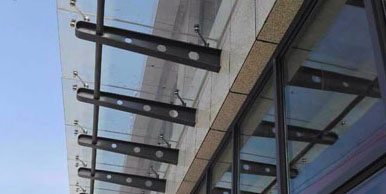

我们在产品某些建筑出入口或顶部阳台上方，会看到不锈钢雨棚雨搭，比如宾馆、酒店的大门口，或停车场的出入口等等所，是用来挡雨、挡风，防高空落物砸伤的一种建筑装配。这里介绍一款不锈钢雨棚雨搭工程案例。如图（1）所示：。该雨棚雨搭工程案例采用不锈钢钢梁作为主要承重支架；镀锌钢管作为支撑、顶棚玻璃采用是普通玻璃顶抗冲击300倍的钢化玻璃，不但安全稳固，而且隔音效果明显，同等厚度隔音量比玻璃提高3～4DB，专利技术排水系统设计，镀锌钢管管道，倾盆大雨也不堵塞，排水畅通。不锈钢爪件；4、膨胀螺丝；钢化夹胶玻璃。

下面重点介绍一下主要承重支架钢梁组建：

一、钢梁生产流程：

选择优质304不锈钢板材→剪板机下料剪板→激光切割→冲床冲孔→焊接→打磨处理→喷漆→成品。

二、改进工艺

1、玻璃和墙面的角度

老款安装后玻璃和墙面有一定夹角，长期使用后会从缝隙中渗水，而改进工艺后的新款安装后玻璃和墙面垂直，不会渗水；

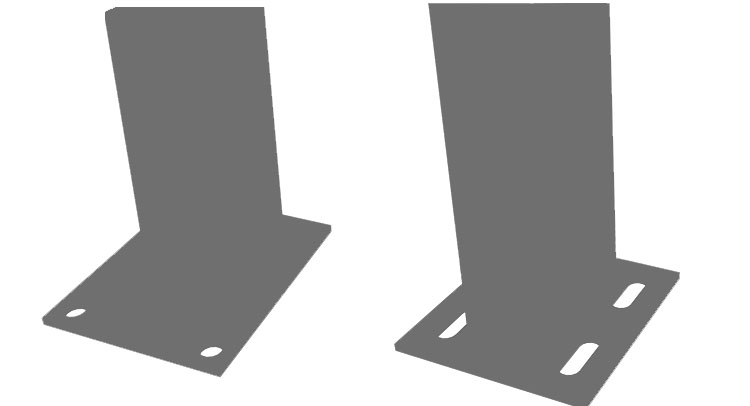

2、底板冲孔

老款采用长孔，时间久了会松动，，而改进工艺后的新款将长孔改为圆孔，安装后更牢固。

如图（2）所示：。

3、膨胀螺丝加粗加长

老款采用M14×150mm型号的膨胀螺丝，新款怎则采用M16×200mm型号的膨胀螺丝，牢固结实。

三、钢梁的常用尺寸参数

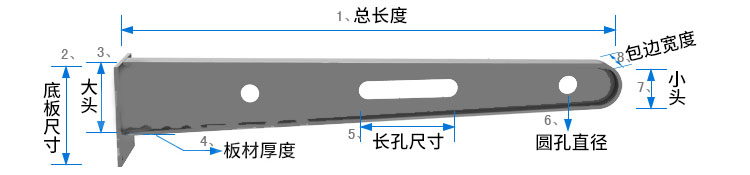

如图（3）所示：。这是钢梁的平面解析图：1、总长度；2、底板尺寸；3、大头；4、材料厚度；5、长孔尺寸；6、圆孔直径；7、小头；8、包边宽度。

备注：1米以下的钢梁默认为两个圆孔，1米以上的默认为两个圆孔、一个长孔，2米以上的钢梁需要使用斜拉。
